海寶非標激光切割專機定制方案之上海大眾高精度小五軸激光切割專機方案

客戶要求:汽車A、B柱高精度切割，量大，至小孔p5mm，熱成型鋼，至厚3mm，切割精度±0.05mm，自動化上下料，預算160萬以內

設備名稱:高精度小五軸激光切割專機

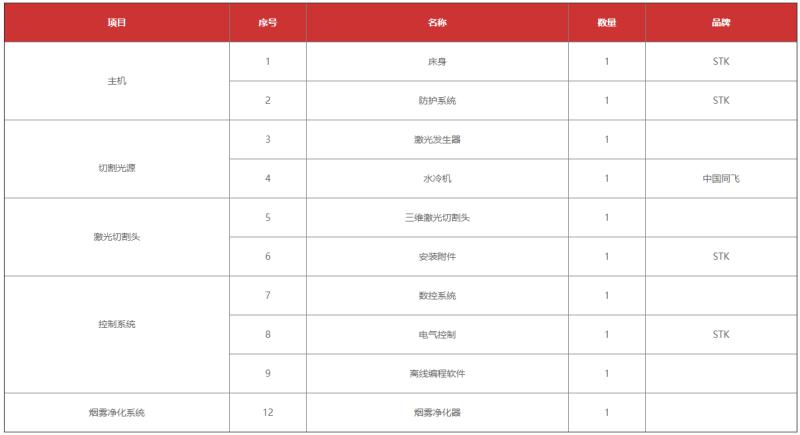

1.配置表

設備主要由主機、光源、激光切割頭、控制系統、排屑系統、煙霧凈化系統等組成。

方案概述

2.1方案布置

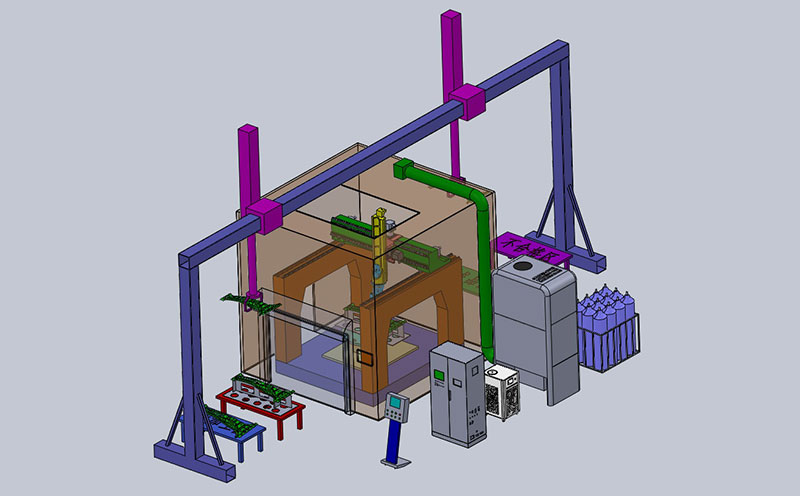

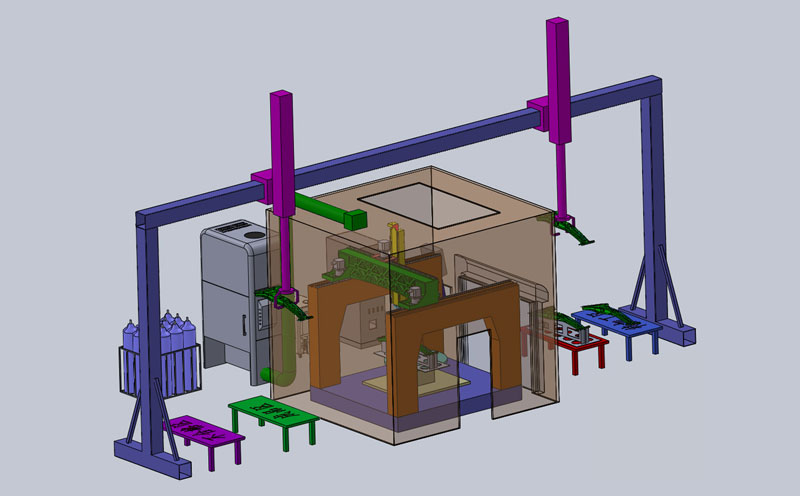

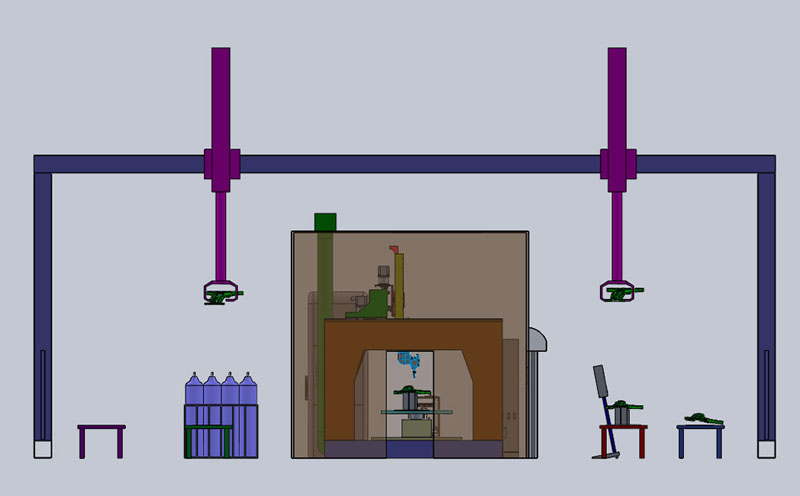

設備整體布置圖如下(除塵器、電控柜、水冷機等附屬設備可根據客戶場地調整位置):

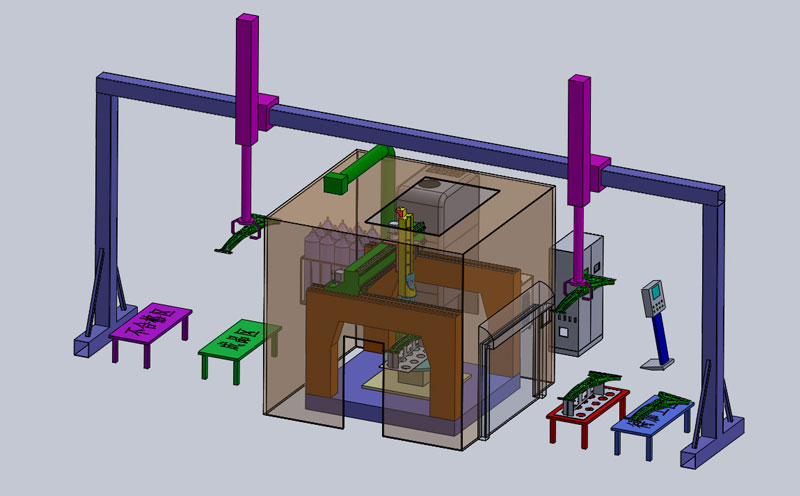

平面布置簡圖

主要功能區域說明:工件裝夾在旋轉平臺專用夾具上，工件由工作臺旋轉適應各個部位的加工。加工過程中，防護門全部關閉，防止激光泄漏。

設備占地6.5m'7.5mt-4m。工件在上下料區域安裝和拆卸知，該區域全開放，配置安全防護，加工區域全封閉，保證生產操作人員安全，附屬設備放置于設備外側便于維護。加工區域內架設監控攝像頭,用于對加工過程的觀測。操作區域設置多處急停開關，便于緊急情況的處理。

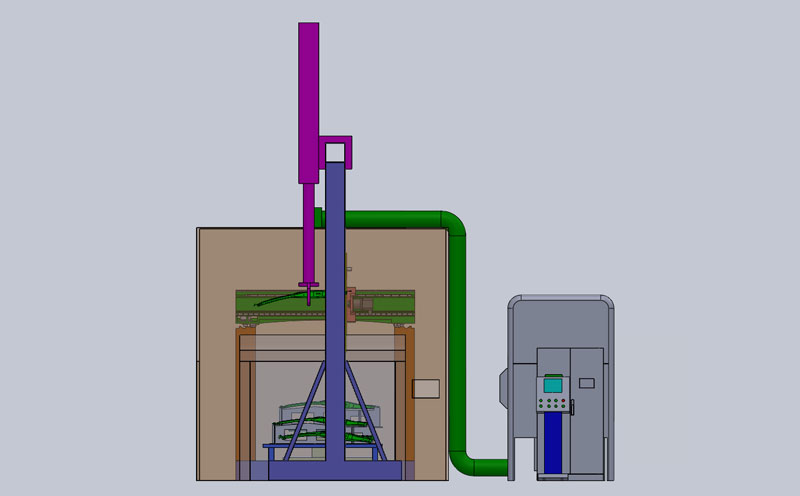

主機結構示意圖

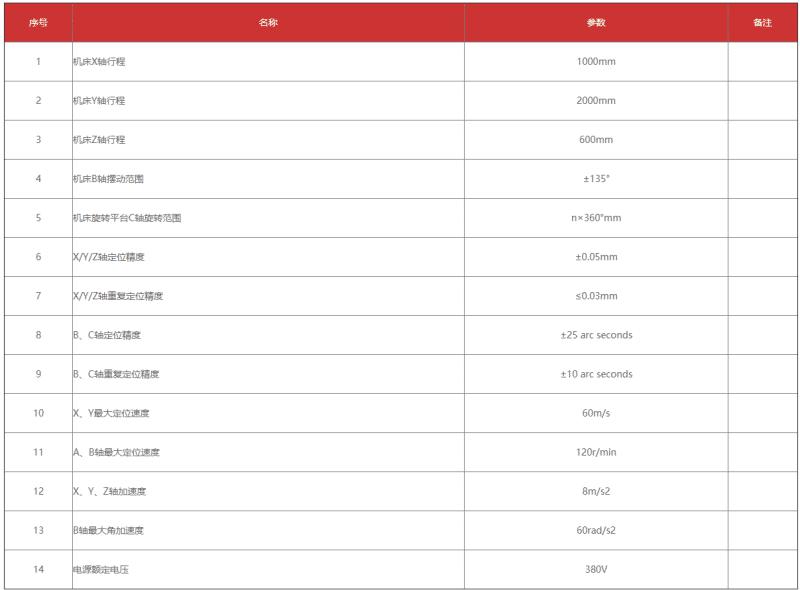

2.2技術參數

主要技術指標

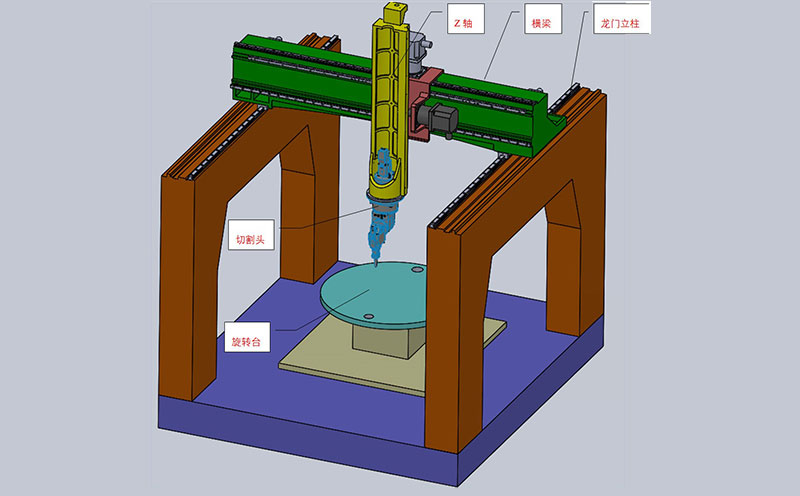

主機結構示意圖
