超長件三維激光切割專機方案

客戶要求:三維覆蓋件與少量平板件激光切割，至大工件尺寸2m*8m，厚度3mm，碳鋼、鋁、不銹鋼均有，精度±0.1mm，至少圓p5mm

設備名稱:超長件激光切割專機

主要配置:

FANUC高精度機械手

1000W德國IPG激光器

三維專用防撞切割頭

移動工作臺行程7m(可聯動)

機器人采用倒裝的方式，使切割幅面增大

增加移動平臺配合機械手聯動，完成拼切，節約成本，節約場地，有效的解決大幅面工件機器人切不到的問題

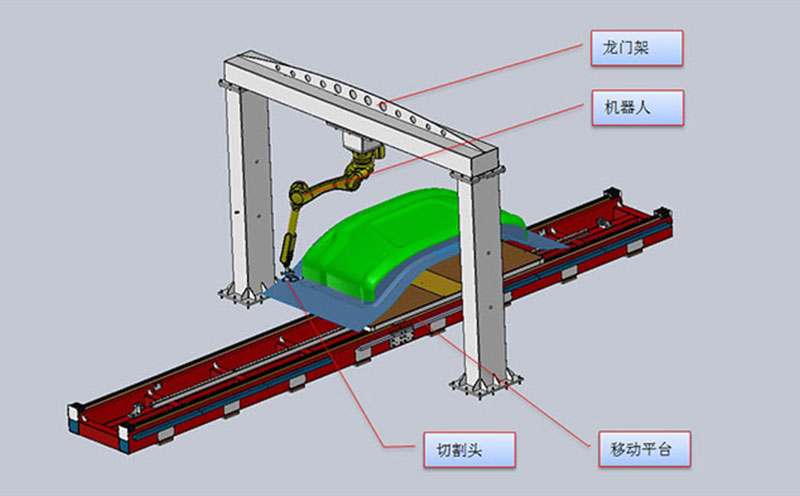

三維導圖軟件模擬切割圖

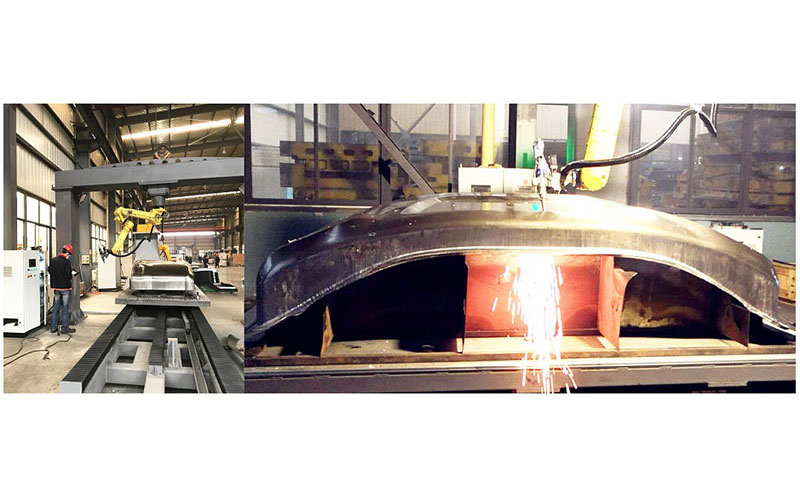

現場實際裝配圖
