海寶非標激光切割專機定制方案之超長超粗管件坡口激光切割生產線

客戶數據，資料，要求

1、客戶數據

鋼管:1420(孔徑)×12000(長)×12(管壁厚)

圓孔直徑8mm

孔i間距14mm

孔排距14mm

2、客戶數據確認

a.確認孔在管子軸向的孔間距

總長12000mm，間距14mm，在軸向的孔數857.14

b.確認孔在管子圓周方向的角度

方案

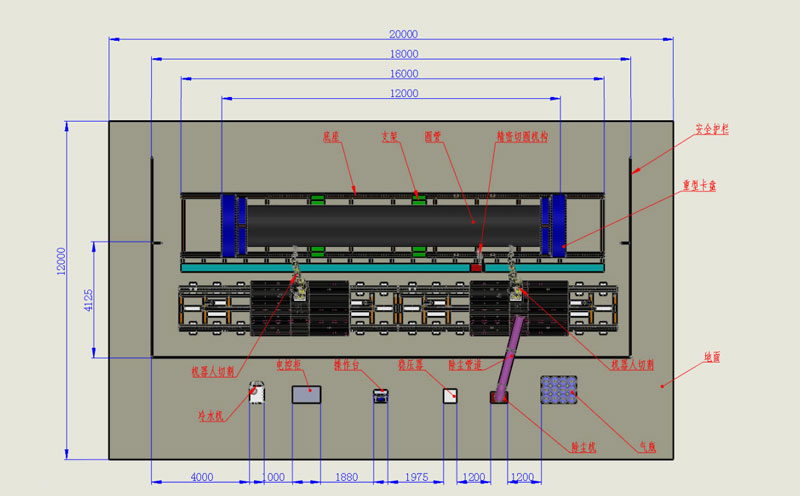

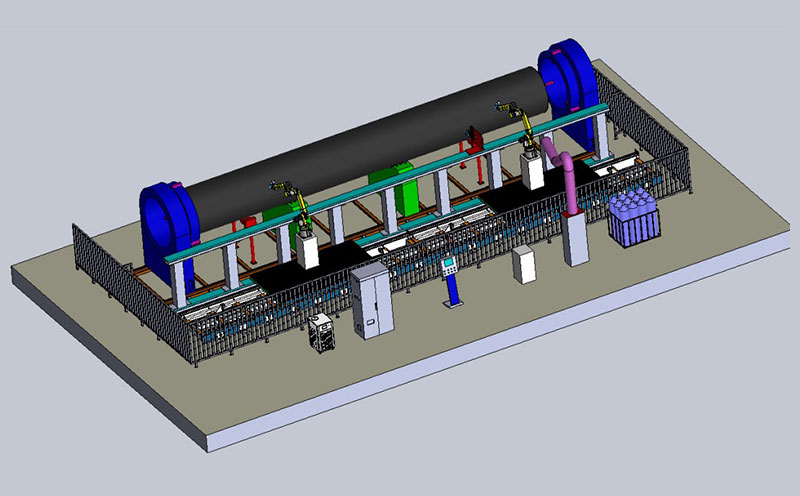

1. 整機規劃

2.上下料:用行車起吊需加工的圓管放在升降支架上。

3.定位加緊

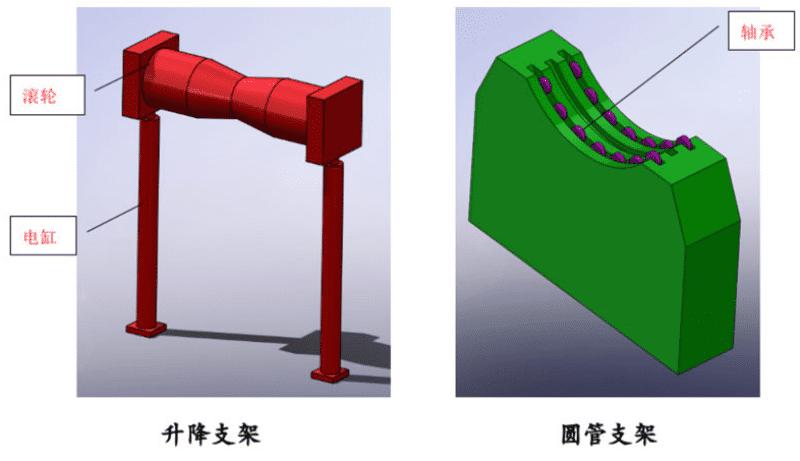

將被加工件圓管放在升降支架上(此時升降支架調至至高處，至高處高于支架的中間)，然后轉動升降支架上的滾輪可以對圓管進行軸向的調整，達到紬軸向所需的加工位置，緩緩的下降升降支架，讓圓管落在圓管支架的軸承上，然后，將重型卡盤移向圓管兩端，并夾緊圓管。

4.加工過程

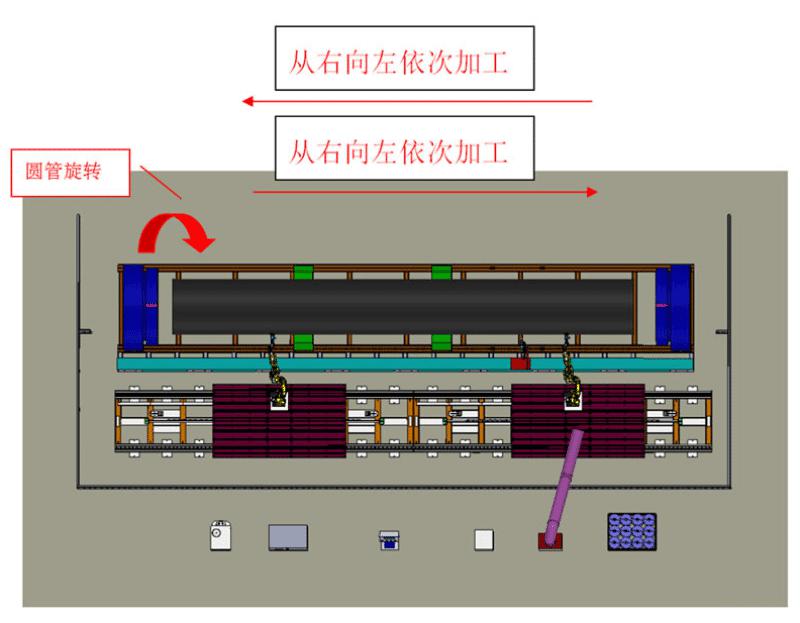

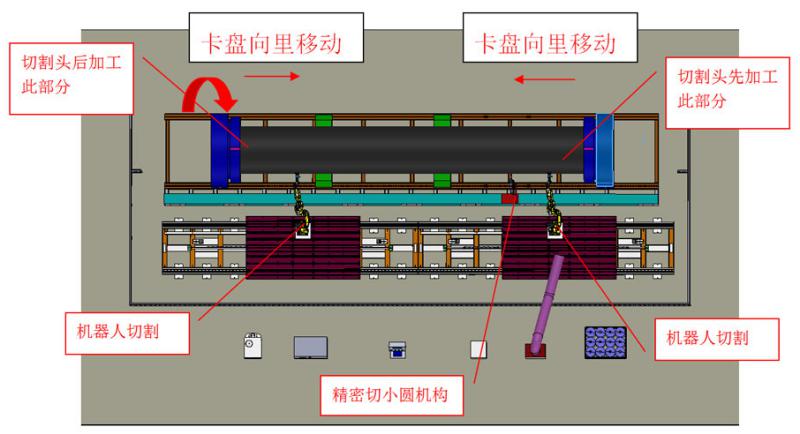

a.把被加工件固定好后，首先切割頭從第1個卡盤為起點沿著圓管軸向方向依次切割圓孔到到第2個卡盤處。

b.切完第1排孔后，轉動卡盤到設定好的角度，以第2個卡盤為起點反方向切孔，到第1個卡盤處，以此類推，切完兩卡盤間圓周方向的所有的孔。

c.松開其中一個卡盤，向里移動，露出未切割的部分，夾緊卡盤。d.再松開另一個卡盤，向里移動，露出未切割的部分，加緊卡盤。

e.按照a中提到的方法先加工完一端后，再加工另—端。

5. 除塵

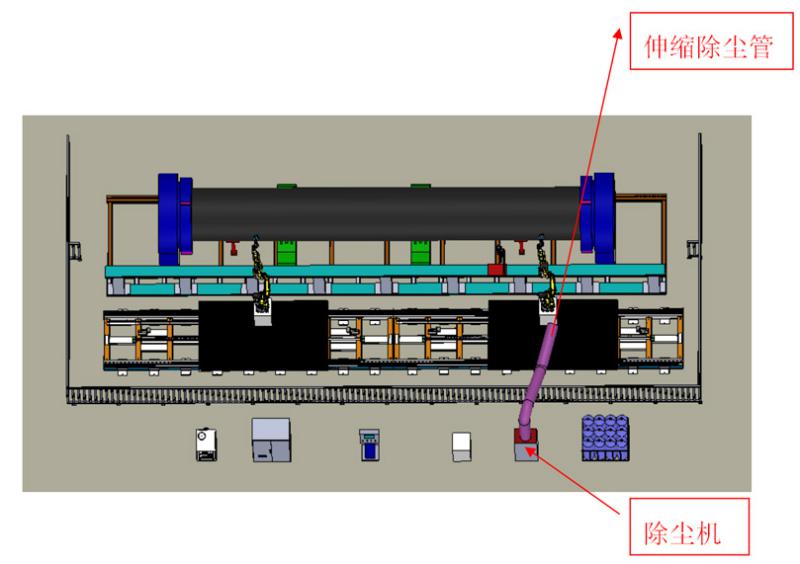

伸縮除塵管跟隨切割頭一起移動，跟隨除塵效果會更好，除塵機的功率會減小，從而降低了能耗。

6. 安全防護

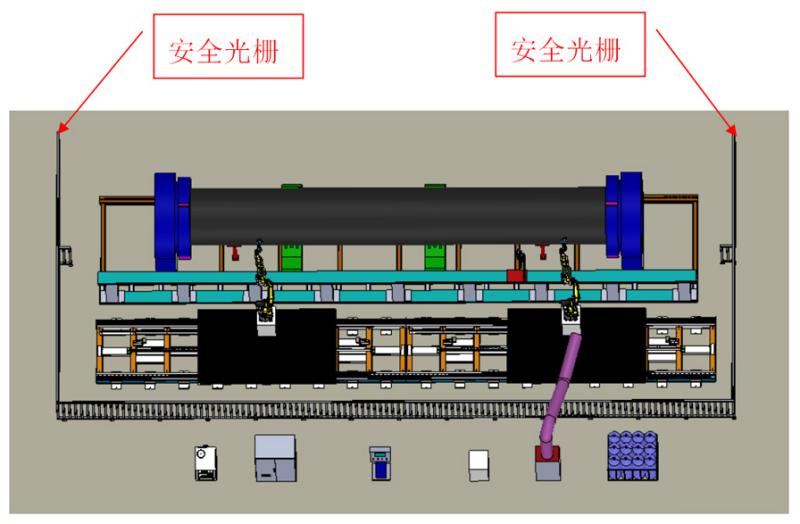

周圍防護有安全防護欄和光柵。

主要配置

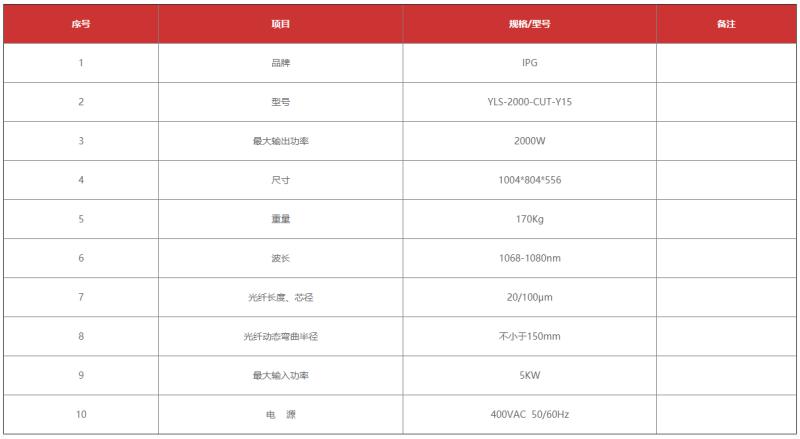

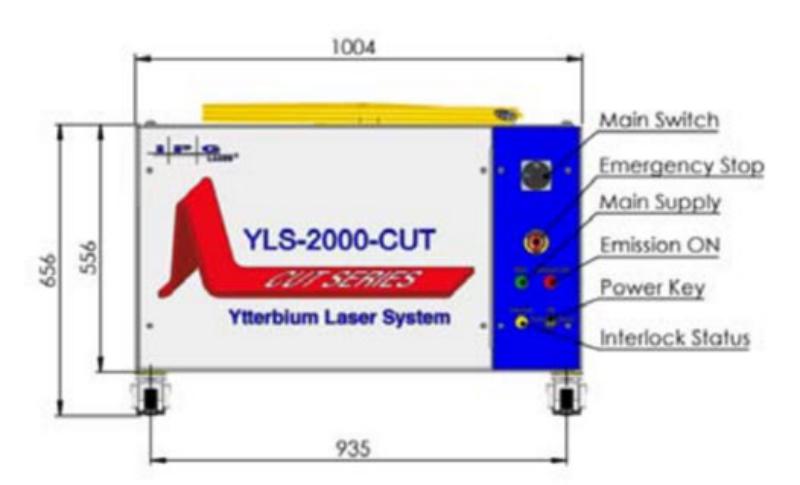

1.激光器

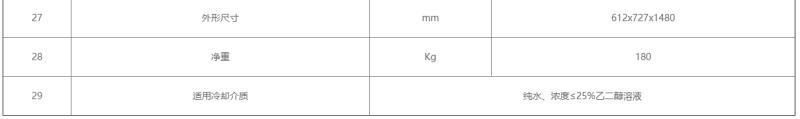

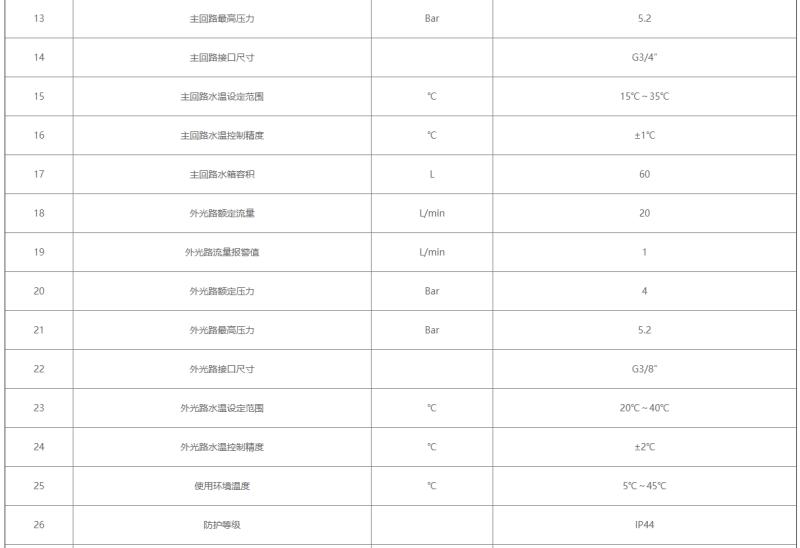

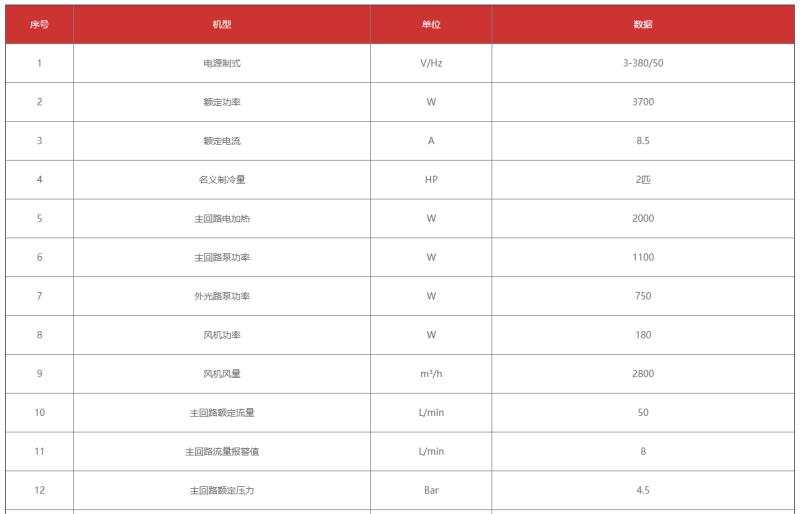

2.冷水機
