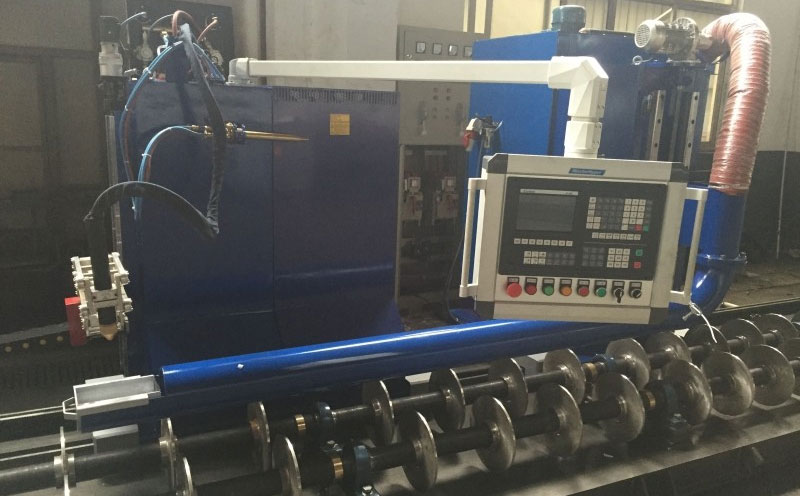

設備簡介

    數控相貫線切割是事一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船.建筑.石化.機械.冶金等行業的管道結構件的切割加工。

這些工件中有大量的管道結合相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機型廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。

應用范圍：

    數控相貫線切割機可切割各種碳鋼、不銹鋼等材質的管材，廣泛應用于壓力容器、管材加工、多邊管材加工、網架結構、鋼結構、海洋工程、石油管道等行業。

設備規格

   數控相貫線切割機，切割管子規格直徑為0~800MM。切割管子長度為≤8M

設備特點

   設備設計以人為本，中文界面操作簡單，設備結構可靠，適用于長期連續加工，運行控制穩定可靠，采用雙邊固定式拖輪，操作簡單，工人在使用時，只需將工件放在機臺上面，就可以進行加工，減少調節，提高工作效率，故障率低，維修方便。

機床配置：

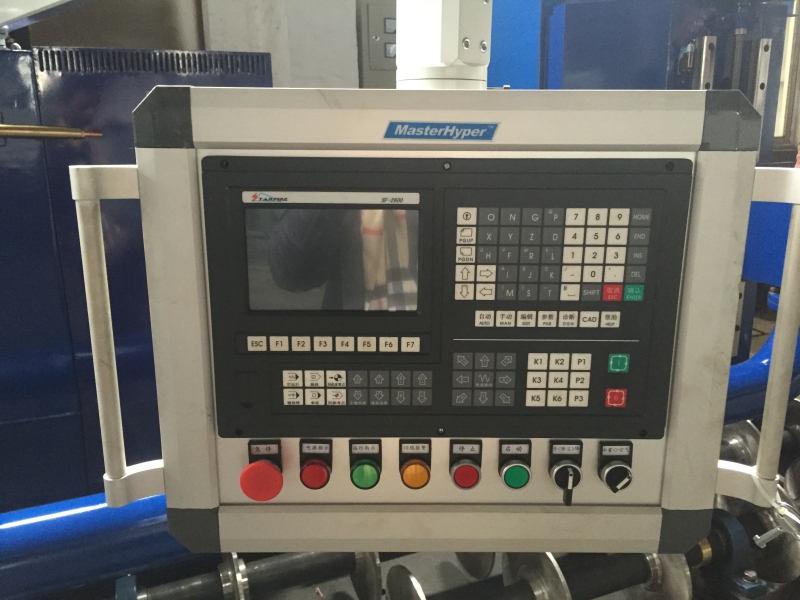

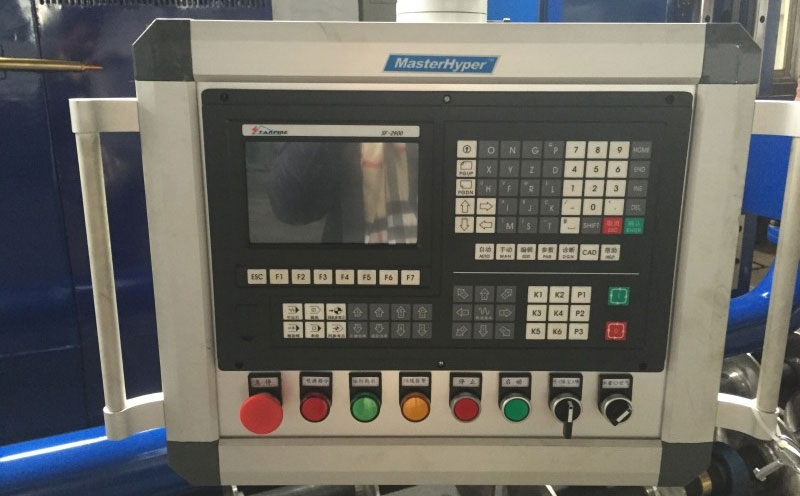

MasterHyper5軸數控系統1臺

松下伺服電機3臺  1KW2臺 , 0.7KW1臺,0.4KW1臺

行星減速機3臺

MasterHyper等離子電源1臺

工件選轉動力采用1KW伺服，加緊方式為卡盤加緊，工件由3個拖輪組架支撐，拖輪組附有軌道，可以任意調整距離。

機床加工參數：
