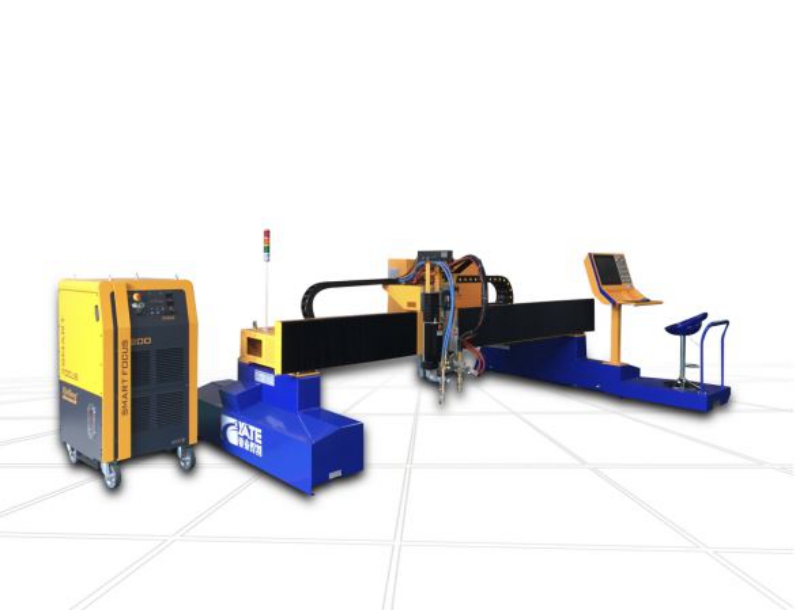

HB230s系列數控激光切割機
- 自主品牌，節約您的成本。 公司在長期為國外等離子切割機代工的實踐中吸收了各廠家的技術精華并進行了技術改進。如等離子的弧的氣體保護技術、水幕保護技術等等。所以等離子的切割效果達到甚至超過了歐美進口產品。而我們的整機價位大大低于配套進口等離子的廠家，大大降低了您的設備采購成本。我們的耗材價位更是大大低于進口產品，在長期的生產使用中大大節約您的使用成本。
- 技術及商務咨詢：徐經理 13306125296
一、 自主品牌，節約您的成本。
公司在長期為國外等離子切割機代工的實踐中吸收了各廠家的技術精華并進行了技術改進。如等離子的弧的氣體保護技術、水幕保護技術等等。所以等離子的切割效果達到甚至超過了歐美進口產品。而我們的整機價位大大低于配套進口等離子的廠家，大大降低了您的設備采購成本。我們的耗材價位更是大大低于進口產品，在長期的生產使用中大大節約您的使用成本。
二、結構穩重、剛性好、精度高。龍門架橫梁、端梁采用箱型焊接結構（很多廠家采用空心管），通過退火消除內應力，經過高精度龍門加工中間一次定位加工完成，具有很高的強度和剛性及精度。橫向采用臺灣上銀直線導軌，縱向采用重型錳鋼路軌經銑削精磨加工而成。
基 本 配 置
序號 | 項 目 | 數量規格 | 說 明 |
1. | 主機機型 | HBPRO-2000S | 雙邊驅動 |
2. | 機床軌距（㎜） | 4000 | 有效切割寬度1500 |
3. | 機床軌長（㎜） | 8000 | 有效切割長度2500 |
4. | 橫向移動體（組） | 1 | |
5. | 等離子電源主機 | 1 | 常州海寶HB105精細等離子 |
6. | 等離子單割炬（把） | 1 | 常州海寶 HB105水幕割炬 |
7. | 步進電機 | 3 | 雷賽 |
9. | 數控系統（套） | 1 | 常州海寶 |
10. | 自動弧壓調高 | 1 | 常州海寶 |
11. | 自動編程套料軟件 | 1 | STARCAM |
12. | 橫向氣路電纜傳動（套） | 1 | 拖鏈 |
13. | 切割方式 | 等離子 |
技 術 指 標
序號 | 項 目 | 可達指標 | ||
1. | 等離子穿孔切割厚度 | 1-16 | ||
2. | 割炬升降行程（㎜） | 1-200 | ||
3. | 導軌安裝精度 | 1).主導軌側面直線度：0.4mm/10000mm 2).副導軌側面直線度：1mm/20000mm 3).主導軌和副導軌縱向軌面與水平面平行度：±0.2mm/1000mm | ||
4. | 交點偏移 | 0.5㎜ | A) 設備整機定位精度、重復精度:符合JB/T5102-1999標準 B) 切割尺寸精度、切面質量:符合JB/T10045.3-1999標準
| |
5. | 直線度 | 0.2㎜ | ||
6. | 圓 度 | 1.0㎜ | ||
7. | 對角線差 | 1.0㎜ | ||
工作環境要求
1. | 工作環境溫度 | 0-45℃ |
2. | 相對濕度 | 90%無冷凝 |
3. | 周邊環境 | 通風，5米內無沖擊 |
4. | 電源電壓 | 380V±5% |
5. | 電源頻率 | 50Hz |
6. | 輸入功率 | 機床1KW |
7. | 接地類型 | 集中直接式 |
8. | 氣體壓力 | 空氣0.8Mpa |
數控系統簡介
常州海寶數控切割機系統，可控制機床做火焰或等離子切割。可通過工藝選擇進行設置。系統的操作和顯示，都有逐級功能窗口進行提示。例：在主窗口菜單下，調用某一功能后，系統將推出該功能的子窗口菜單。根據屏幕窗口的提示，按【F1】至【F8】選擇相應功能，按【ESC】鍵退回上一級菜單。
系統特色
☆系統高可靠設計，具有抗等離子干擾，防雷擊，浪涌的能力。
☆實用的火焰/等離子切割工藝，等離子加工時，自動完成拐角速度控制, 和調高器控制;可用無線遙控器或有線受控盒實現遠程操作。
☆具有割縫補償功能，并檢測程序中補償是否合理, 作出相應報告,供用戶選擇。
☆斷點恢復，自動斷電恢復功能，斷點自動記憶。
☆任意選段和選穿孔點加工功能，加工中可任意跳行加工。
☆具有適用于厚板的外延穿孔功能, 和適合薄板的搭橋功能。
☆回退，選段，斷點恢復中, 可任選穿孔位置等功能，極大方便用戶的操控。
☆隨時可以轉移切割，任選起始點加工，加工中可自動生成斷橋。
☆采用了特殊的小線段處理功能，行走流暢。
☆含24種圖形（可擴充和自定義）的零件庫，包含了常用的基本加工零件。
☆與國際常用套料軟件都可以兼容。
☆中英文操作界面轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U盤讀取程序和及時軟件升級。
